Zステージ

LZ-947-R1

1

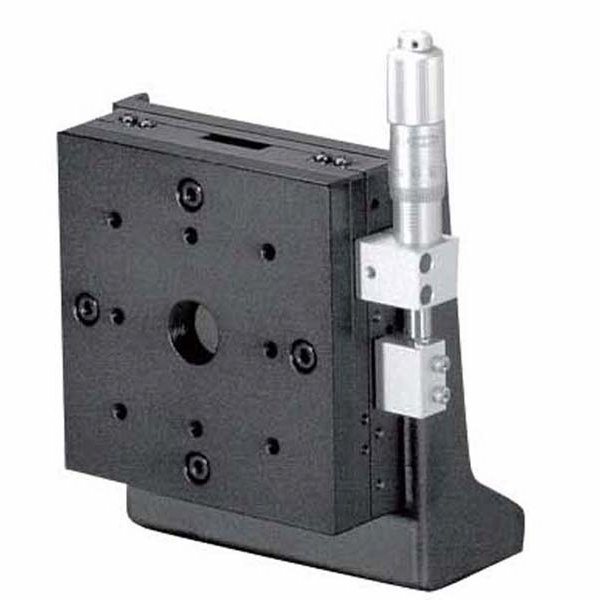

Z軸ブラケットスリムステージ 90×90
¥44,000
移動量 ±7.5mm
ステージ面 90mm×90mm
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。

説明

移動ガイドにV溝とクロスローラ(V-CR方式)を使用した、薄型軽量のステージです。
操作部取付位置はサイド、逆サイドがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

ステージ面 90mm×90mm
クランプ方式 板クランプ
操作部取付位置 逆サイド
移動機構/送り方式 MHM1-15A(標準マイクロメータ)
移動量 ±7.5mm
移動量/ツマミ1回転 0.5mm
目量 マイクロメータ式0.01mm
感度 0.003mm
移動ガイド V溝とクロスローラ
移動精度 真直度0.003mm
耐荷重 29.4N(3㎏f)
質量 0.91㎏
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
