ボールブッシュステージ

ALS-906-E1P

1
Xステージ
¥200,000
移動方向 X軸1方向
移動量 ±30mm
ステージ面 90mm×90mm
YESRoHS対応状況
ALS-906-E1P

製品資料

※寸法記載がない部分はお問い合わせください。

説明

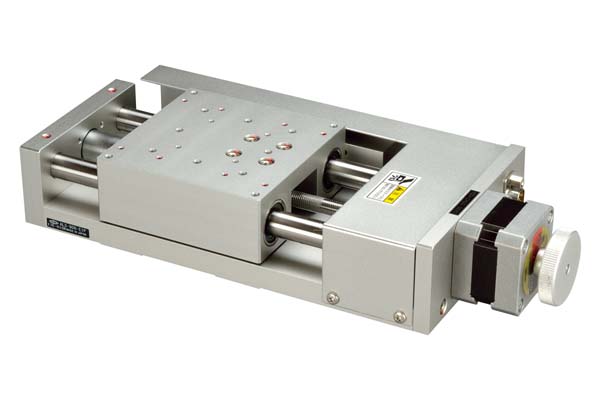

移動ガイドにボールブッシュを使用した中精度の自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。

仕様

移動方向 X軸1方向
移動量 ±30mm
ステージ面 90mm×90mm
使用モータ PK543NBW相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.002mm
送りねじ仕様 ボールねじ
送りねじリード 1mm
移動ガイド ボールブッシュ
移動精度HV 真直度(水平・垂直)0.015mm
位置決め精度 0.03mm
繰り返し精度 ±0.003mm
ロストモーション 0.01mm
耐荷重 98N(10kgf)
質量 2.5kg
最高速度 16mm/s(8,000pps時)
主要材質/表面処理 アルミ合金/白アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
原点前センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-STD2、ACB-STD3

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
