アクチュエータ

AMS-15B

0
オートマイクロ(ステッピングモータ仕様)
¥170,000
移動量 0~15mm
YESRoHS対応状況

製品資料

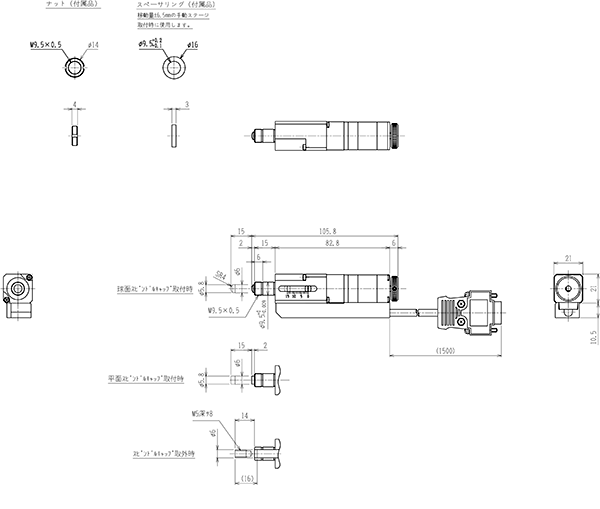

※寸法記載がない部分はお問い合わせください。

説明

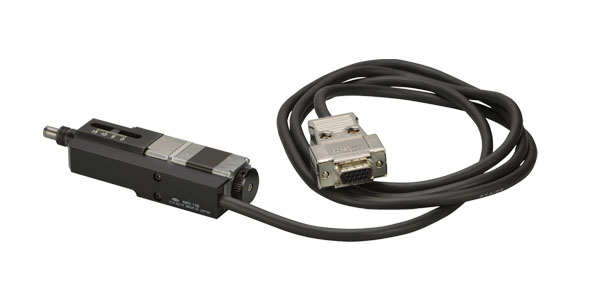

5相ステッピングモータを採用した自動のアクチュエータです。
推力が10kgと非常にパワフルです。
減速比1:50を搭載しているため、非常に高分解能です。
原点としても利用可能なリミットセンサを標準で装備しています。
QT-Aシリーズコントローラドライバの0.35A/相モデルには直付けケーブルをそのまま接続して使用できます。

仕様

移動量 0~15mm
使用モータ PK513PB相当(5線式ペンタゴン結線、0.35A/相)
推力 98N(10kgf)
分解能 0.00002mm
送りねじリード 0.5mm
位置決め精度 0.01mm
繰り返し精度 ±0.003mm
減速機 減速比1:50
取付部径 φ9.5 0-0.009mm
質量 0.25kg
最高速度 0.3mm/s(15,000PPS時)
主要材質/表面処理 鋼材/黒色クロム
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
ケーブル長 約1.5m
標準付属品 検査合格証
本体(球面スピンドルキャップ付) 1
平面スピンドルキャップ(交換用) 1
ナット(本体取付用) 1
スパナ 1
スペーサリング 1

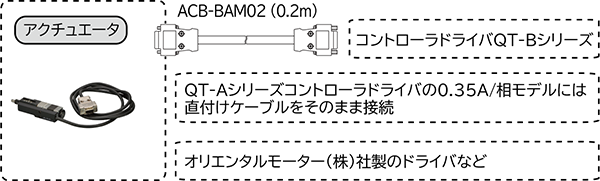

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
