BIXYステージSTDシステム Pro (NK)シリーズ

研究機関・企業研究所での採用実績を有する従来システムをベースに、低振動マイクロステップドライバを搭載することで、動作音を抑えた静かなステージ駆動を実現した研究用途向け電動XYステージシステムです。
NIKON製倒立顕微鏡をはじめとする各種顕微鏡に対応し、オープンループ制御ながら、他社リニアスケール付電動ステージと同等の位置再現性を確保しています。

製品紹介

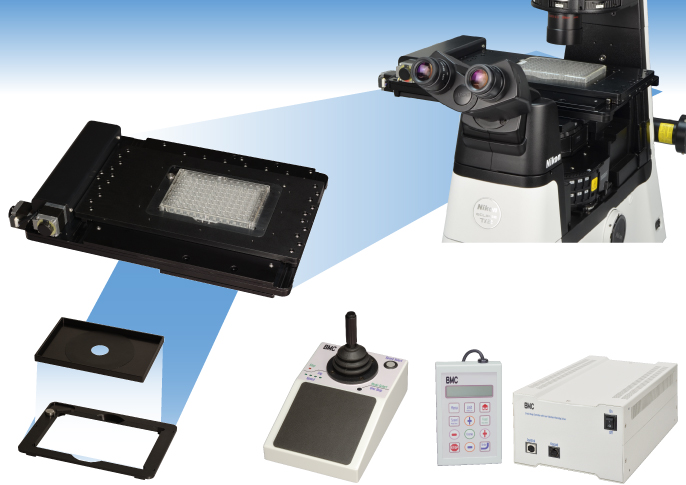

BIXYステージSTDシステム Pro (NK) は、顕微鏡観察・撮像用途に最適化された電動XYステージシステムです。
ジョグ動作による直感的なマニュアル操作に加え、設定量で移動するステップ動作や、任意座標を順次呼び出すティーチング動作に対応。最大8種類の速度登録と粗動・微動の即時切替えにより、観察から精密位置決めまでスムーズに行えます。
低振動マイクロステップドライバを採用し、オープンループ制御ながら安定した駆動と高い位置再現性を実現。移動量は表示単位で設定・確認可能です。
RS‑232C通信による外部制御や画像解析ソフトとの連携にも対応し、自動撮像・解析システムへの組み込みが可能。K規格ホルダに標準対応し、各種周辺機器と容易に組み合わせられます。主要顕微鏡に最適化された構成で、購入後すぐに使用でき、特別なプログラミングも不要です。

システム化可能他社製品

顕微鏡：NIKON製に対応。詳細は下記に記載。
画像ソフト：三谷商事製：Captomator、ContamiAnalyzer、e-Tiling (オートステージオプション) 、WinROOF20xx (オート
　　　　　　　ステージオプション)
　　　　　　モレキュラーデバイス製：Metaシリーズ
　　　　　　オープンソース：µManager
インキュベータ：LCI製：Kホルダ対応シリーズ
　　　　　　　　東海ヒット製：Kホルダ対応シリーズ
サーモプレート：東海ヒット製：Kホルダ対応シリーズ
PiezoZステージ：Ludl製：Kホルダ対応シリーズ
(アルファベット順)

主な特長

■高い操作性と柔軟な制御
・ジョグ動作による直感的なマニュアル移動
・設定量固定で移動するステップ動作
・任意座標を順次呼び出すティーチング動作
・最大8種類の移動速度を登録可能
・粗動・微動の切替えを瞬時に行えます
■安定した駆動と再現性
・低振動マイクロステップドライバによる安定駆動
・オープンループ制御ながら、高い位置再現性を確保
・移動量を表示単位で設定・確認可能
■システム拡張・自動化対応
・RS‑232C通信による外部制御に対応 (速度設定・位置情報設定・原点復帰設定など)
・主な画像解析ソフトおよびオープンソースソフトに対応し、自動撮像・解析システムへの組み込みが可能
　※解析は対応ソフト側の機能を利用
・K規格ホルダに標準対応し、インキュベータやサーモプレート、PiezoZステージなどの周辺機器と容易に組み合わせが可能

B30140 BIXYステージSTDシステム Pro (NK)のバリエーション

※名称、型式調整のため、表記を変更する場合がございます故、ご了承くださいませ。
※顕微鏡機種によりアダプタが異なります。御注文時に製品番号と顕微鏡機種をご案内ください。
※アダプタは1個ご選択ください。
※YKホルダとウェルプレートKホルダの有無でもシステム価格は変更ありません。
※別途添付以外の顕微鏡、ソフトウェアに対応いただいた実績をお持ちの方は是非ご連絡ください。随時掲載させていただきます。
<1>：省略JIS規格表記

関連製品

一般仕様

• 製品番号
  B30140
• 製品名
  BIXYステージSTDシステム Pro (NK)
• 製品カテゴリ
  電動XYステージシステム (Motorized XY Stage Systems)
• システム化可能他社製品
  顕微鏡：NIKON製：TE2000 E、TE2000 S、TE2000 U、Ti-E、Ti-S、Ti-U、
  　　　　　Ti2-A、Ti2-E、Ti2-U
  画像ソフト：三谷商事製：Captomator、ContamiAnalyzer、e-Tiling (オート
  　　　　　　　ステージオプション) 、WinROOF20xx (オートステージオプション)
  　　　　　　モレキュラーデバイス製：Metaシリーズ
  　　　　　　オープンソース：μManager
  インキュベータ：LCI製：Kホルダ対応シリーズ
  　　　　　東海ヒット製：Kホルダ対応シリーズ
  サーモプレート：東海ヒット製：Kホルダ対応シリーズ
  PiezoZステージ：Ludl製：Kホルダ対応シリーズ
  (アルファベット順)
• 補足
  材質 (Materials) ：B30231：アルミ合金
  使用環境 (Use Environment) ：10～40 ℃/ 20～80% (非結露)
  電源 (Input Power Requirements) ：B30252：AC 90～240 V 50/60 Hz
  消費電力 (Electrical Power Consumption) ：52 W
  重量 (Weight) ：8.7 kg
  移動方向 (Direction of Travel) ：B30231：X (A) Y (B) 軸 2方向
  動作範囲 (Travel Range) ：B30231：X軸 ±55 mm、Y軸 ±37.5 mm
  分解能 (Resolution) ：B30231：
  　Full Step (1/1) ：2 µm (メカ) 、
  　Micro Step (1/1～1/250) ：2 µm～8 nm (BMC-M752M 10使用時)
  繰り返し精度 (Repeatability) ：B30231：2 µm<1>
  送りねじリードピッチ (Leadscrew Pitch) ：B30231：1 mm
  モータタイプ (Motor Tyoe) ：B30231：5相ステッピングモータ (0.75 A/相)
  　Full Step (1/1) ：0.72 degree stepper (メカ) 、
  　Micro Step (1/1～1/250) ：0.72～0.00288 degree stepper (BMC-M752M 10
  　　使用時)
  制御方法 (Control Method) ：B30252：オープンループ制御
  加減速時間 (Maximum Acceleration Time) ：B30252：1～1,000 ms
  最高速度 (Maximum Velocity) ：
  　Full Step (1/1) ：30 mm/s (15,000 pps) 、
  　Micro Step (1/1～1/20) ：30 mm/s (300,000 pps)
  制御軸数 (Number of Controlled Axes) ：B30252：2軸 (低振動マイクロステップ
  　ドライバ)
  通信インターフェース (Communication Interface) ：B30252：RS-232C
  適応容器 (Supported Devices) ：ウェルプレート、φ35 mmディッシュ、
  　シングルタイプスライドガラス

構成部品

• 製品番号
  B30231
• 製品名
  BIXYステージSTD (NK)
• 製品カテゴリ(Product Category)
  電動XYステージ
• 補足(Supplement)
  重量 (Weight) ：3.8 kg
• 製品番号
  B30252
• 製品名
  BMC-M752M 10
• 製品カテゴリ(Product Category)
  ドライバコントローラ (マイクロステｯプ)
• 補足(Supplement)
  外形寸法 (Dimensions) ：W 165 x D 263 x H 110 mm (突起部含まず)
  重量 (Weight) ：3.1 kg
  入出力 (Input/Output) ：汎用入力4点、汎用出力4点、プログラムCH 選択入力
  　4点、駆動パルス入力、移動開始入力、プログラム開始入力、駆動パルス
  　出力、移動/ 停止出力、任意ステップパルス出力 (外部入出力を使用する
  　には別売製品が必要)
  制御機能 (Functions) ：キーパッド：B30208 (BMC-KP2) による手動操作
  　([JOG送り]モードと[STEP送り]モード) 、ジョイスティック：B30207
  　(BMC-JS2) による手動移動 ([JOG送り]モードと[STEP送り]モード) 、
  　通信 (RS-232C) によるリモート制御
• 製品番号
  B30207
• 製品名
  BMC-JS2
• 製品カテゴリ(Product Category)
  ジョイスティック
• 補足(Supplement)
  外形寸法 (Dimensions) ：W 110 x D 170 x H 45 mm (突起部含まず)
  重量 (Weight) ：1.2 kg
  制御機能 (Functions) ：スティックを傾けた角度に応じて[JOG送り]モード速度
  　可変、[STEP送り]モード、1パルス送り、[JOG送り]モードと[STEP送り]モード
  　切替え、[速度]モード選択
• 製品番号
  B30208
• 製品名
  BMC-KP2
• 製品カテゴリ(Product Category)
  キーパッド
• 補足(Supplement)
  外形寸法 (Dimensions) ：W 85 x D 135 x H 25 mm (突起部含まず)
  重量 (Weight) ：0.6 kg
  制御機能 (Functions) ：[JOG送り]モード・[STEP送り]モード・アブソリュート
  　移動、1パルス送り、原点復帰、表示単位切替え、通信テスト、[速度]モード選択
• 製品番号
  B30255
• 製品名
  BICB-BTM3
• 製品カテゴリ(Product Category)
  ケーブル (0.75A/相用)
• 補足(Supplement)
  外形寸法 (Dimensions) ：3 m
• 製品番号
  B30337
• 製品名
  ID25穴YKホルダ
• 製品カテゴリ(Product Category)
  インサｰトホルダ YKタイプI.D.25 mm穴付きプレート
• 製品番号
  B30307
• 製品名
  ウェルプレートKホルダ
• 製品カテゴリ(Product Category)
  インサートホルダ Kタイプ ウェルプレート
