BIZ-FU圧着タイプシステム Limitedシリーズ

オープンループ制御で、ソフトリミット設定及び移動可能な顕微鏡用低価格電動Zフォーカスシステム

製品紹介

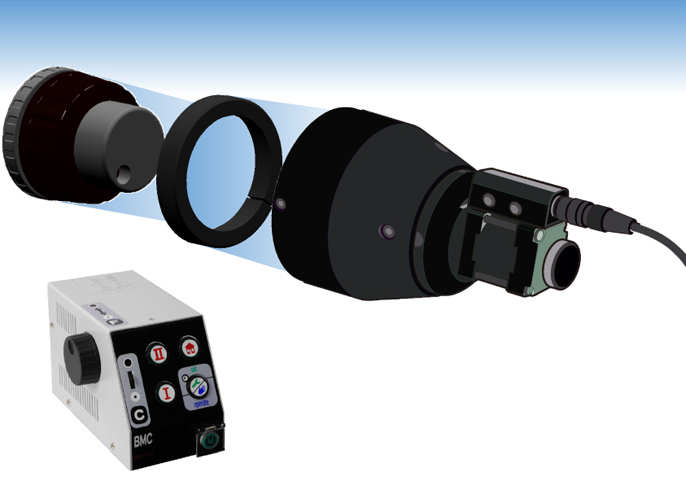

BIZ-FU圧着タイプシステム Limitedは、顕微鏡用電動Zフォーカスシステムです。
電動Zフォーカスとともに、操作パネル一体型ドライバコントローラなどが顕微鏡機種に最適化されておりますので、
ご購入後すぐに顕微鏡に設置してご利用できるようになりました。
コントローラのディップスイッチの変更や操作パネルで任意の焦点位置3点の設定・移動が、1ボタンで簡単に調整が
可能ですので、特別なプログラミングスキルは必要ありません。
また対応しておりますソフトウェアもございますので、これまでのユーザー様にも安心してお使いいただけます。

システム化可能他社製品

顕微鏡：NIKON、OLYMPUS製 に対応。
画像ソフト：三谷商事製LuminaVision
　　　　　モレキュラーデバイス製Metaシリーズ
　　　　　ローパー製ImageProPlus
(アルファベット順)

主な特長

■顕微鏡の微動フォーカスを電動化することで、自動化制御や遠隔操作が可能
■トルク調整リング固定方式を採用しており、顕微鏡によって左右取付位置が固定
■付属の操作パネル一体型ドライバコントローラで、マニュアル動作が可能なジョグ移動、
　任意の焦点位置を3点設定し、呼出しが可能
■粗動操作と微動操作用のスイッチを搭載しているため瞬時に移動量の使い分けが可能
■RS232通信により速度設定、位置情報設定、原点復帰動作設定などが可能
■フロントには誤操作防止用の電源カバーを搭載

B30116 BIZ-FU圧着タイプシステム Limitedのバリエーション

※名称、型式調整のため、表記を変更する場合がございます故、ご了承くださいませ。
※顕微鏡機種によりアダプタが異なります。御注文時に製品番号と顕微鏡機種をご案内下さい。

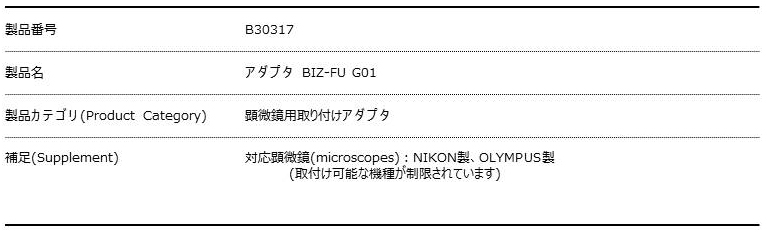

※アダプタは1個ご選択ください。
※別途添付以外のソフトウェアに対応いただいた実績をお持ちの方は是非ご連絡ください。随時掲載させていただきます。
*1工業用顕微鏡
*2ACアダプタにより消費電力の記載は除外

関連製品

一般仕様

• 製品番号
  B30116
• 製品名
  BIZ-FU圧着タイプシステム Limited
• 製品カテゴリ
  電動Zフォーカスシステム(Motorized Z Focus Systems)
• システム化可能他社製品
  顕微鏡：　NIKON製、OLYMPUS製(取付け可能な機種が制限されています)
  (アダプタ対応順)

  画像ソフト：三谷商事製LuminaVision
  　　　　　モレキュラーデバイス製Metaシリーズ
  　　　　　ローパー製ImageProPlus
  (アルファベット順)
• 補足
  材質(Materials)：B30230：アルミ合金
  使用環境(Use Environment)：10～40 ℃/　20～80 %（非結露)
  電源(Input Power Requirements)：B30202：AC90～240V　50/60Hz
  消費電力(Electrical Power Consumption)：*2
  重量(Weight)：2.1 kg
  モータタイプ(Motor Tyoe)：B30230：5相ステッピングモータ(0.75A／相)
  　　　　　Full step (1/1)：0.72 degree stepper（メカ）、
  　　　　　Half Step (1/2)：0.36 degree stepper（BMC-BIZ-FUコントローラ
  　　　　　　　　　　　　　　　　使用時）
  制御方法(Control Method)：B30202：オープンループ制御
  加減速時間(Maximum Acceleration Time)：B30202：1～1,000 ms
  制御軸数(Number of Controlled Axes)：B30202：1軸(標準ステップドライバ)
  通信インターフェース(Communication Interface )：B30202：RS-232C

構成部品

• 製品番号
  B30230
• 製品名
  BIZ-FU圧着タイプ Gamma
• 製品カテゴリ(Product Category)
  フォーカスユニｯト
• 補足(Supplement)
  外形寸法(Dimensions)：モータケーブル部1m
  重量(Weight)：0.6 kg
• 製品番号
  B30202
• 製品名
  BMC-BIZ-FUコントローラ
• 製品カテゴリ(Product Category)
  操作パネル一体型ドライバコントローラ
• 補足(Supplement)
  外形寸法(Dimensions)：W80 x D160 x H100mm（突起部含まず）
  重量(Weight)：1.5 kg
  制御機能(Functions)：[微動調整ダイヤル]スイッチによる微動操作、
  　　　　　[粗動調整シャトル]スイッチによる粗動操作、
  　　　　　焦点位置[Home](原点)設定、焦点位置[1]・焦点位置[2]設定、
  　　　　　焦点位置[Home](原点復帰)、焦点位置[1]・焦点位置[2]移動、
  　　　　　[Set/Operate]モード切替え操作、
  　　　　　通信（RS-232C)によるリモート制御(アブソリュート移動、
  　　　　　ステップ移動、ジョグ移動、原点復帰などの操作と速度、
  　　　　　ステップ角、座標値、パラメータ等の各種設定)
