BIZ-FU圧着タイプ10システム Limitedシリーズ

顕微鏡のトルク調整リングに固定する電動Zフォーカスシステムです。低振動マイクロステップドライバにより、従来より安定した駆動を実現。任意位置の設定と呼出しが可能です。スイッチ点灯による高い視認性と、左右設置に対応した上面配置パネルで、快適な操作環境を提供します。

製品紹介

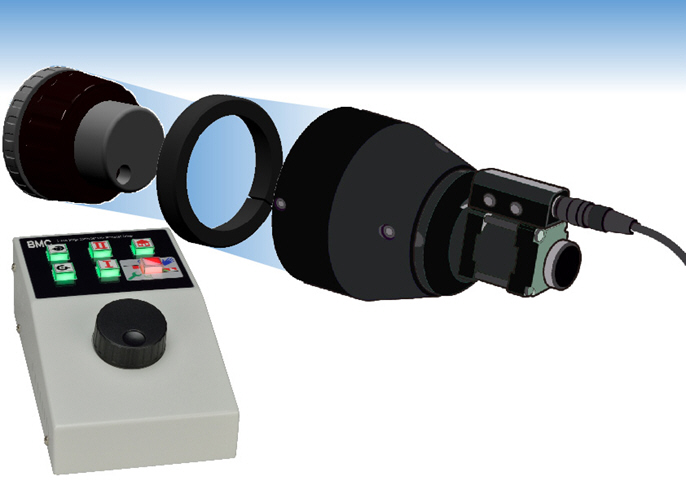

BIZ-FU圧着タイプ10システム Limitedは、顕微鏡用の電動Zフォーカスシステムです。
操作パネル一体型ドライバコントローラなどの構成機器は、各種顕微鏡機種に最適化されており、購入後すぐに設置・使用
が可能です。
低振動マイクロステップドライバを採用しており、従来製品と比べてより安定した駆動を実現。
ディップスイッチの切替や、任意の3点の焦点位置の設定・移動がワンタッチで可能です。
特別なプログラミングスキルは不要で、対応ソフトウェアもございます。
さらに、スイッチ点灯による視認性の向上や、別売キーパッド (B30208) との接続による移動操作・パラメータ設定にも対応。
これまでのユーザー様にも安心してご利用いただけるZフォーカスシステムです。

システム化可能他社製品

顕微鏡：EVIDENT (旧OLYMPUS) ・NIKON製 に対応。詳細は下記に記載。
画像ソフト：三谷商事製：Captomator、ContamiAnalyzer、e-Tiling (3D連結オプション) 、WinROOF20xx (3Dオプション)
　　　　　　モレキュラーデバイス製：Metaシリーズ
　　　　　　オープンソース：µManager
(アルファベット順)

主な特長

■顕微鏡の微動フォーカスを電動化することで、自動制御や遠隔操作が可能
■トルク調整リング固定方式を採用
■操作パネル一体型ドライバコントローラにより、ジョグ移動や任意の3点の焦点位置の設定・自動呼出しが可能
■粗動・微動操作用のスイッチを搭載し、瞬時に移動量の使い分けが可能
■アダプタの選択により、各種顕微鏡への取付けに対応
■RS232通信により、速度設定・位置情報設定・原点復帰動作設定などの制御が可能
■操作パネルとジョグダイヤルを上面に配置し、顕微鏡の左右どちらに設置しても操作しやすいデザイン
■低振動マイクロステップドライバを搭載し、従来よりも安定した駆動を実現
■スイッチ点灯により、視認性を高めることも可能
■別売のキーパッド (B30208：BMC-KP2) との接続により、各種移動操作やパラメータ設定が可能

B30176 BIZ-FU圧着タイプ10システム Limitedのバリエーション

※名称、型式調整のため、表記を変更する場合がございます故、ご了承くださいませ。
※顕微鏡機種によりアダプタが異なります。御注文時に製品番号と顕微鏡機種をご案内ください。
※アダプタは1個ご選択ください。
※別途添付以外の顕微鏡、ソフトウェアに対応いただいた実績をお持ちの方は是非ご連絡ください。随時掲載させていただきます。

関連製品

一般仕様

• 製品番号
  B30176
• 製品名
  BIZ-FU圧着タイプ10システム Limited
• 製品カテゴリ
  電動Zフォーカスシステム (Motorized Z Focus Systems)
• システム化可能他社製品
  顕微鏡：EVIDENT(旧OLYMPUS) 製、NIKON製 (取付け可能な機種が制限されています) (アダプタ対応順)

  画像ソフト：三谷商事製：Captomator、ContamiAnalyzer、e-Tiling (3D連結オプ
  　　　　　　ション) 、WinROOF20xx (3Dオプション)
  　　　　　　モレキュラーデバイス製：Metaシリーズ
  　　　　　　オープンソース：µManager
  (アルファベット順)
• 補足
  材質 (Materials) ：B00421：アルミ合金
  使用環境 (Use Environment) ：10～40 ℃/ 20～80% (非結露)
  電源 (Input Power Requirements) ：B30249：AC 90～240 V 50/60 Hz
  消費電力 (Electrical Power Consumption) ：ACアダプタ (24 V 2.5 A)
  重量 (Weight) ：1.4 kg
  モータタイプ (Motor Tyoe) ：B30201：5相ステッピングモータ (0.75 A/相)
  　Full step (1/1) ：0.72 degree stepper (メカ)、
  　Micro Step (1/1～1/2) ：0.72～0.36 degree stepper (BMC-L751M使用時)
  制御方法 (Control Method) ：B30249：オープンループ制御
  加減速時間 (Maximum Acceleration Time) ：B30249：1～1,000 ms
  制御軸数 (Number of Controlled Axes) ：B30249：1軸 (低振動マイクロステップ
  　ドライバ)
  通信インターフェース (Communication Interface) ：B30249：RS-232C

構成部品

• 製品番号
  B00421
• 製品名
  BIZ-FU圧着タイプ Delta
• 製品カテゴリ(Product Category)
  フォーカスユニｯト
• 補足(Supplement)
  外形寸法 (Dimensions) ：モータケーブル部：1 m
  重量 (Weight) ：0.5 kg
• 製品番号
  B30249
• 製品名
  BMC-L751M-JD4
• 製品カテゴリ(Product Category)
  操作パネル一体型ドライバコントローラ (マイクロステップ) ジョグダイヤルタイプ
• 補足(Supplement)
  外形寸法 (Dimensions) ：W 100 × D 172 × H 55 mm (突起部含まず)
  重量 (Weight) ：1.5 kg
  制御機能 (Functions) ：[微動調整ダイヤル]スイッチによる微動、
  　[粗動調整]スイッチによる粗動、
  　焦点位置[Home] (原点) 設定、焦点位置[Ⅰ]・焦点位置[Ⅱ]設定、
  　焦点位置[Home]移動 (原点復帰) 動作、焦点位置[Ⅰ]移動・焦点位置[Ⅱ]移動、
  　制御モード切替え[Set/Operate]スイッチ モード切替え操作、
  　通信 (RS-232C) によるリモート制御(アブソリュート移動、
  　ステップ移動、ジョグ移動、原点復帰などの操作と速度、
  　ステップ角、座標値、パラメータ等の各種設定)
• 製品番号
  B00480
• 製品名
  BMC-AC
• 製品カテゴリ(Product Category)
  ACアダプタ
• 補足(Supplement)
  -
• 製品番号
  B00801
• 製品名
  電源コード02 B
• 製品カテゴリ(Product Category)
  -
