（TS-I、TS-L、TS-C、TS-VLC、TS-FL。TS-WL还有TV镜筒。）
目视观察试料时使用的带目镜的产品。

（TV-IE、TV-LE、TV-ILC。TS-WLC还有目镜筒。）
用于固定CCD相机等的带C卡口的产品。

（TS-VLC、TS-WLC、TV-ILC。TS-FL附带。）
不需要外部的照明，可单独使用照明。

（TS-TVA）
用于在已经带手持目镜筒的TOOL SCOPE上使用CCD相机等的产品。
将带C卡口的本产品与目镜交换，即可在TV监视器等上播放CCD相机的影像。

物镜按照将试料放大多少来选择。物镜的倍率即为试料的放大率。再乘上目镜的倍率，即为综合倍率。
但是，用物镜放大后的像受目镜的视野限制，可能无法观察到全部。
另外，使用CCD相机时，可能受摄像面的大小限制，无法观察到全部。

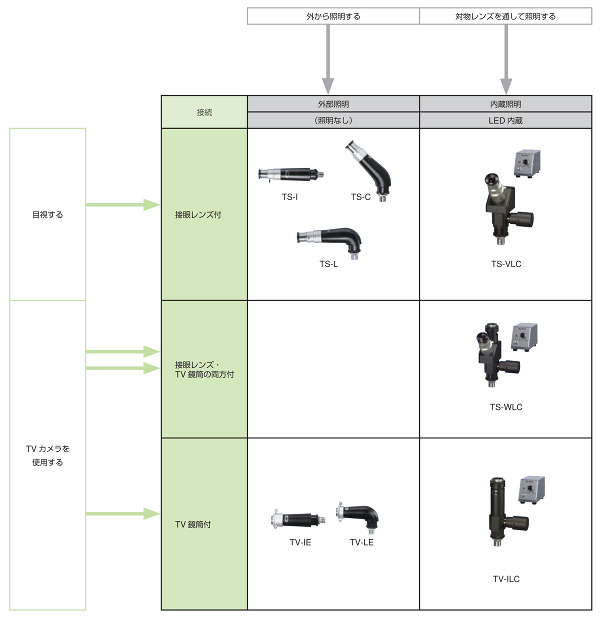

■目视试料的像，还是在TV监视器上播放：
目视试料的像时选择带目镜筒的，使用CCD相机在TV监视器等上播放时选择带TV镜筒的产品。
还有目镜筒与TV镜筒都带的产品。

■希望照明装置（热源）离开试料：
要将作为热源的照明装置本体远离试料，选择导光管式的产品。

■怎样观察试料：
用内置照明装置的产品（内置落射照明式），是通过物镜从试料的上方进行照明。
根据试料的表面及形状的不同，无法很好地观察时，需要引进外部照明。但是，如果用倍率高的物镜，试料与物镜前端变近，可能无法加入照明。

■焦点调节机构：
当试料与物镜前端在规定的距离（动作距离）上时，工作显微镜可获得焦点对好的试料的像。
显微镜本体上没有对焦的机构，所以另外需要调整试料与物镜前端距离的调整机构。
动作距离取决于使用的物镜。物镜的倍率越高，动作距离越短。
备有各种支座，兼具支撑工作显微镜与焦点调节机构的功能。

■照明： 观察试料时需要照明。除了内置照明的产品以外，需要从外部引进照明。另外，内置照明不充足时，还需要外部照明。
外部照明有导光管式、斜光照明、环状照明等。
要将作为热源的照明装置本体远离试料，选择导光管式的产品，要提高照明的亮度时，也选择导光管式。
导光管式是从物镜的周围进行照明的斜光照明，因此如果使用倍率高的物镜，试料与物镜前端变近，可能无法加入照明。

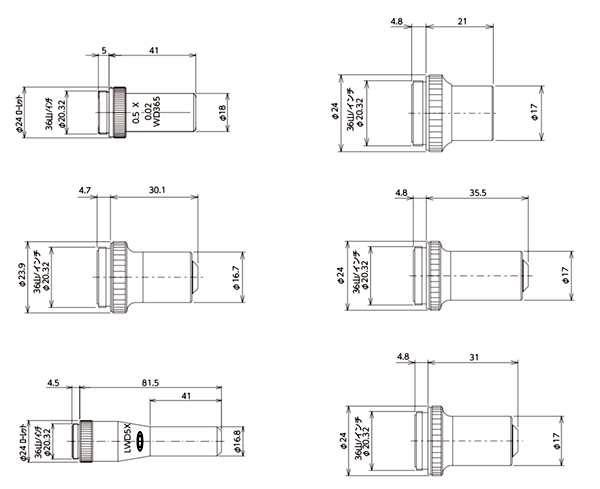

镜头倍率组合表

物镜		OB-05	OB-1	OB-2	OB-3
物镜的长度		41mm	21mm	21mm	21mm
动作距离（W.D.）		365mm	165mm	71.5mm	34mm
目镜	OC-10	φ36mm	φ18mm	φ9mm	φ6mm
		5×	10×	20×	30×
	OC-20	φ24mm	φ12mm	φ6mm	φ4mm
		10×	20×	40×	60×

物镜		OB-5	OB-10	LWD-5
物镜的长度		21mm	30.1mm	81.5mm
动作距离（W.D.）		13mm	6.7mm	45mm
目镜	OC-10	φ3.6mm	φ1.8mm	φ3.6mm
		50×	100×	50×
	OC-20	φ2.4mm	φ1.2mm	φ2.4mm
		100×	200×	100×

※动作距离（WorkingDistance）：形成试料的像时，试料与物镜前端的距离。
※实际视野（Field of View）：实际可观察到的试料的范围。目镜的视野数（用目镜可观察到的物镜的像的范围）除以物镜倍率的值。
※综合倍率是将组合的物镜、目镜各自的倍率相乘后的值。
※综合倍率是在工作显微镜（机械筒长163mm）上的组合。

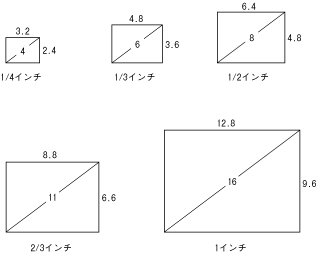

▼摄像面与尺寸（参考）

摄像面的公称	纵×横　尺寸	对角尺寸
1/4英寸	2.4㎜×3.2㎜	4㎜
1/3英寸	3.6㎜×4.8㎜	6㎜
1/2英寸	4.8㎜×6.4㎜	8㎜
2/3英寸	6.6㎜×8.8㎜	11㎜
1英寸	9.6㎜×12.8㎜	16㎜

▼摄影面与监视器、电子倍率（参考）

摄像面		1/4英寸	1/3英寸	1/2英寸	2/3英寸	1英寸
モニタ寸法	5英寸	约32	约21	约16	约12	约8
	9英寸	约57	约38	约29	约21	约14
	12英寸	约76	约51	约38	约28	约19
	14英寸	约89	约59	约44	约32	约22
	15英寸	约95	约64	约48	约35	约24

■光学倍率：像的大小与试料的大小之比
■电子倍率：CCD相机等的摄像面大小与监视器画面大小之比。
电子倍率＝监视器尺寸(对角)÷摄像面尺寸(对角)
■监视器倍率(电视综合倍率)：
通过透镜在监视器画面上观察试料时的倍率。
监视器倍率＝光学倍率×电子倍率　　例)光学倍率＝3(倍)、电子倍率＝29(倍)时
监视器倍率＝3×29＝87(倍)
※TOOL SCOPE是中央精机株式会社的注册商标。
