コントローラドライバ

QT-ADM2(K)

3
2軸コントローラドライバ 操作ボックス付
製造中止品
制御軸数 2軸
種類 コントローラ本体
YESRoHS対応状況

製品資料

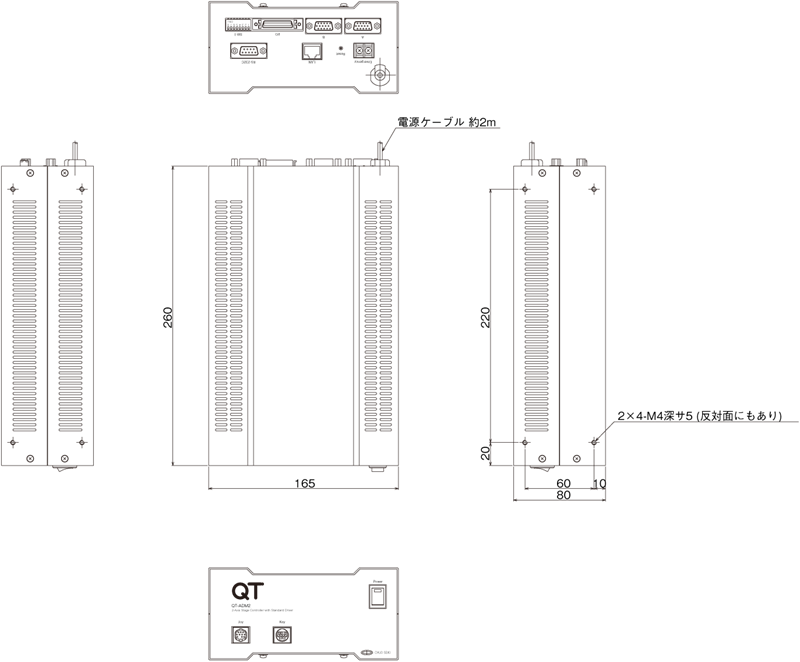

  • 寸法記載がない部分はお問い合わせください。

説明

電源電圧AC90~240V 50/60Hzの2軸コントローラドライバ(0.75A/相)です。
操作ボックスQT-AKによるジョグ移動、ステップ移動、ティーチング動作、ワンタッチスピード切替などが可能です。
標準添付の専用アプリケーションソフトで作成したプログラムを記憶し、コントローラ単体での自動運転が可能です。
操作ボックスの液晶に単位表示(㎜、μm、デシマル度、度分秒を記号等で簡易表示)が可能です。
パソコン用インターフェースとして、RS-232C、Ethernet(LAN)を標準搭載しています。
QT-ATを併用することで、汎用入出力、駆動パルス出力、移動/ 停止出力、任意ステップパルス出力、内蔵プログラムCH選択入力、駆動パルス入力、移動開始入力、など各種信号入出力により他の機器との接続が可能です。
各軸独立制御、2軸間直線補間移動が可能です。
台形駆動より滑らかな加速・減速が可能なS字駆動機能を標準搭載しています。
電磁ブレーキ制御機能を装備しています。QT-BK(別売り)の併用により電磁ブレーキ制御が可能です。
※2023.12.5 電子部品の生産終了にともない製造中止いたしました。

仕様

制御軸数 2軸
種類 コントローラ本体
入力電源 AC90~240V 50/60Hz
周囲温度/湿度 10~40℃/20~80%(非結露)
外形寸法(mm) W165×D260×H80㎜(突起部含まず)
質量 3.9㎏
ケーブル長 電源ケーブル 約2m
適合機種 当社自動ステージ※
補足事項 ※当社製自動ステージの接続ステージ設定表はこちら(ZIP形式圧縮ファイル)よりダウンロードできます。

※QT-Aコントローラ(LAN設定ガイド)はこちら(PDFファイル)よりダウンロードできます。

※パラメータ一覧はこちら(PDFファイル)よりダウンロードできます。

※0.75A/ 相の5相ステッピングモータ搭載機種対応 (電磁ブレーキ付きZステージには別売りのQT-BKが必要)

接続方法 ―接続ケーブルとコントローラ・ドライバ―

仕様表
