心出顕微鏡

TS-FLA-20

1

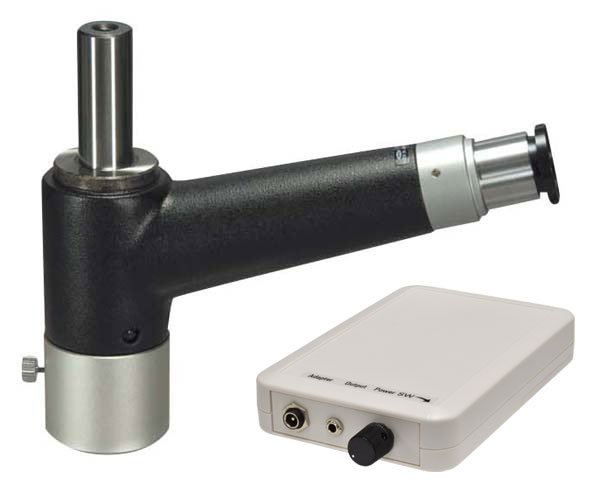

F型心出顕微鏡 シャンクφ20付
¥134,500
対物レンズ
接眼レンズ WF10×

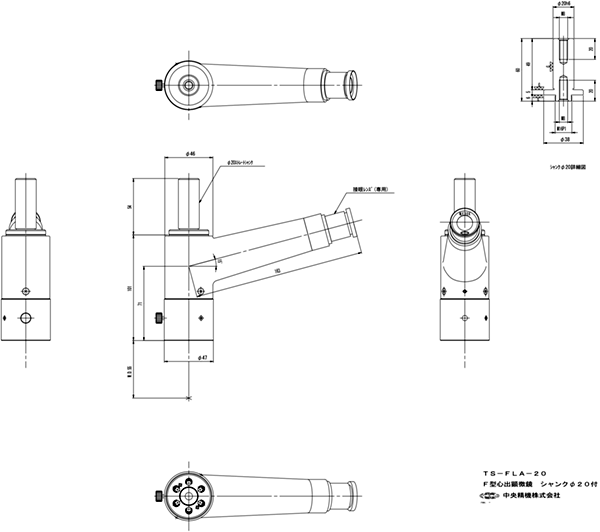

製品資料

※寸法記載がない部分はお問い合わせください。

説明

心出顕微鏡は使用機械例のような工作機械の主軸(カッター軸)に取り付けて、被加工物等の基点を顕微鏡の中心に合わせることにより心出しを容易におこなうことができます。
特殊シャンク(支給)および特殊目盛板は別途製作承ります。
※RoHS指令の規制6物質に関しての不使用(不含有)に該当する製品です。
※収納ケースはRoHS対応しておりません。

仕様

シャンクの種類 φ20mm
対物レンズ
接眼レンズ WF10×
目盛板 同心円十字線(ピッチ0.5mm)
総合倍率 20×
作動距離(W.D.) 55mm
実視野 φ8mm
心出精度 ±0.005mm(出荷時)
光源 白色LED照明
電源 LED照明用電源(ACアダプタ付、単三アルカリ電池4本駆動可能)
補足事項 使用機械例:万能フライス盤、治具ボーラー、放電加工機、中グル盤、ボール盤、ダイヤカット機
※TS-FL に付属のLED 照明TS-ILFL をTS-FLA に取り付けて使用する場合、作動距離が5mm 短くなります。
※収納ケースはRoHS対応しておりません。

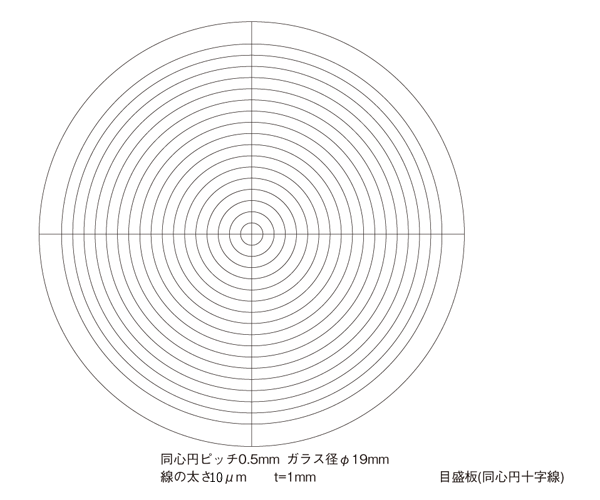

目盛板図面
