薄型VBステージ

LD-T4039-S6

3

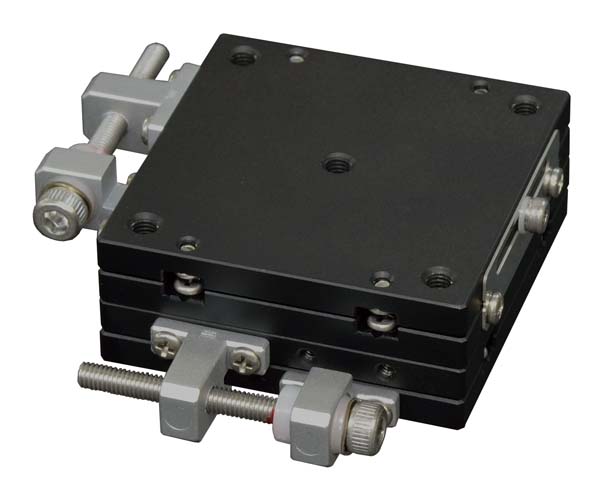

薄型VB　XYステージ　40×40
製造中止品
移動量 ±6.5mm
ステージ面 40mm×40mm
YESRoHS対応状況

製品資料

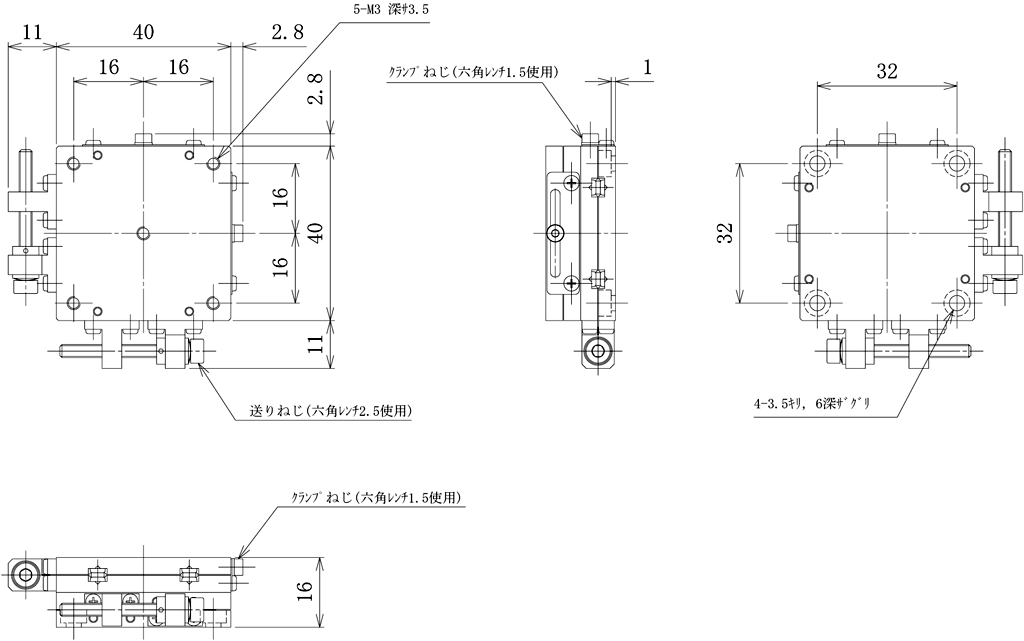

※寸法記載がない部分はお問い合わせください。
▲PAGE TOP

説明

マグネットの吸着を利用した新しい製品です。 今までにない驚異の薄さ8mmを実現しました。※XYステージは16mmです。 従来の製品から構造を変えた低価格な製品です。 RoHS指令適合品です。
▲PAGE TOP

仕様

ステージ面 40mm×40mm
クランプ方式 板クランプ
移動量 ±6.5mm
移動ガイド V溝と鋼球
耐荷重 97N（9.9kgf）
質量 0.18kg
主要材質/表面処理 鋼材／黒色酸化クロム
標準付属品 十字穴付きなべ小ねじ（本体固定用）M3　4本
