ねじ式ステージ

SRS-3

1

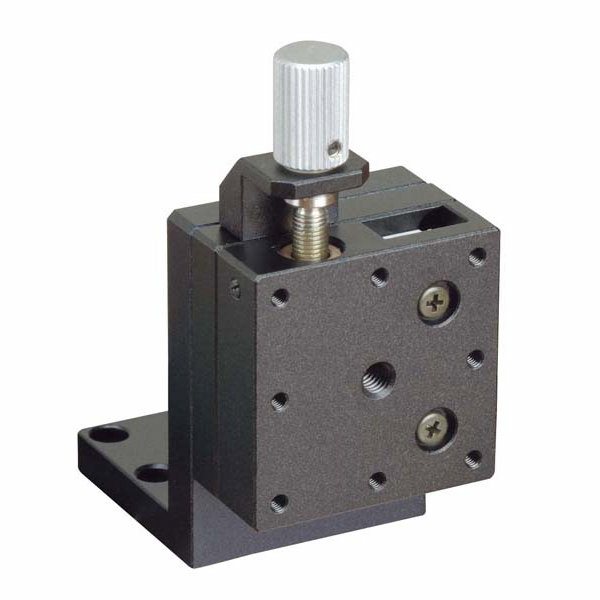

小型レールステージ(Z軸)
¥20,000
移動量 ±5mm
ステージ面 30mm×30mm

製品資料

※寸法記載がない部分はお問い合わせください。

説明

30㎜×30㎜サイズの安価なZ軸方向の移動ユニットです。
0.5㎜ピッチの送りねじにより微調整が可能です。
カメラ、センサなどの位置決め用途に広く利用いただけます。

仕様

ステージ面 30mm×30mm
クランプ方式
操作部取付位置
移動機構/送り方式 送りねじP=0.5mm
移動量 ±5mm
移動量/ツマミ1回転 約0.5mm
目量

感度 0.01mm
移動ガイド ボールスライド
移動精度 真直度0.01mm
耐荷重 8.9N(0.9kgf)
質量 0.073kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 六角穴付ボルト(本体固定用)M2 4本
