回転ステージ

RS-147-1

1
微動回転スリムステージ φ125(標準型)
¥70,000
ステージ面 φ125mm
YESRoHS対応状況

製品資料

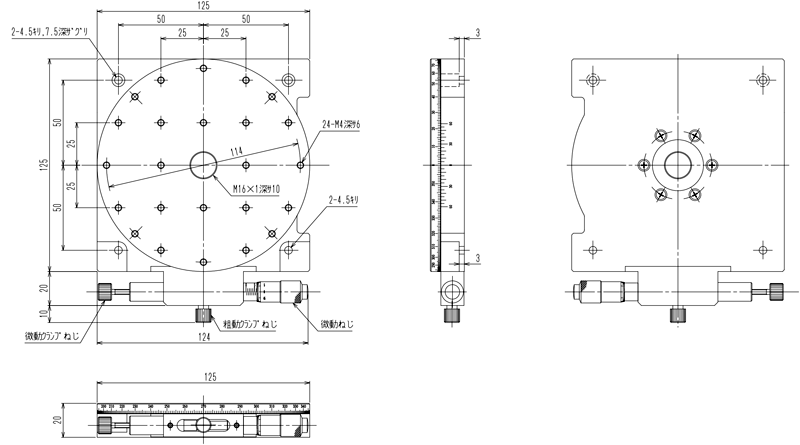

  • 寸法記載がない部分はお問い合わせください。

説明

移動ガイドにV溝とクロスローラを使用した微動送りの回転ステージです。
マイクロメータヘッドの取り付けは標準(右向き)です。
テーブル面をつかんで粗動360度回転可能です。
微動送りは粗動クランプ後、マイクロメータヘッドで微動が可能です。
粗動と微動両方のクランプをすることで、任意の位置で固定できます。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 回転方向
ステージ面 φ125mm
クランプ方式 複合クランプ
操作部取付位置 標準位置
微動送り方式 CMH-13RM(標準マイクロメータ)
移動量 粗動360°、微動±5°
移動量/ツマミ1回転 約0.39°
目量 バーニヤ読み5′/マイクロメータ式0.01mm(1目盛約0.008°)
感度 8″
移動ガイド V溝とクロスローラ
平行度 0.06mm
心円度 0.03mm
面振れ 0.04mm
耐荷重 147N(15kgf)
質量 0.9kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルトM4 4本
