回転ステージ

RS-127

1

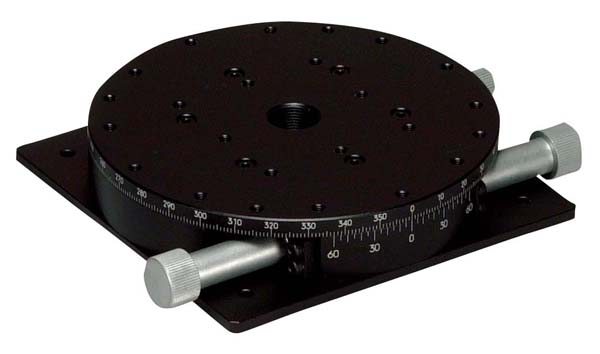

ギヤー式回転スリムステージ φ125
¥70,000
ステージ面 φ125mm
YESRoHS対応状況

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

送り方式にウォームギヤを使用した回転ステージです。
移動ガイドにすり合わせを使用しており、360度の微動送りが可能です。
任意の位置でのクランプによる固定が可能です。
ステージ面の中心は透過穴になっています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
微動ねじの延長など特注製品、お客様仕様のOEMもご相談ください。
※手動回転ステージの特注製品例はこちら(別ページで開く)です。

仕様

移動方向 回転方向
ステージ面 φ125mm
クランプ方式 ツマミねじ式
操作部取付位置 両ハンドル
微動送り方式 ウォームギヤ式
移動量 微動 360°
移動量/ツマミ1回転 約2.5°
目量 バーニヤ読み5′
移動ガイド すり合わせ
平行度 0.05mm
心円度 0.05mm
面振れ 0.03mm
耐荷重 49N(5kgf)
質量 1kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルトM4 4本
