XYZ回転ステージ

TR-4047-SR1

1
ハイグレードアルミXYZ回転ステージ 40×40(対称型)
¥119,000
移動量 XY軸±6.5mm、Z軸0~10mm、回転軸 粗動360°、微動±5°
ステージ面 φ39mm
YESRoHS対応状況
※スペーサー無し(本体のみ)また、ハンドル、スケール及びクランプの180°逆仕様もご用意できます。
詳しくは営業部までお問い合わせください。

製品資料

※寸法記載のない部分はお問い合わせください。

説明

ハイグレードアルミXYステージとハイグレードZ昇降、微動回転ステージを組み合わせたXYZ回転ステージです。
標準型、対称型があり左右対称が構成できます。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 XYZ回転4方向
ステージ面 φ39mm
クランプ方式 XYZ軸 板クランプ、回転軸 複合クランプ
操作部取付位置 XY軸 サイド
移動機構/送り方式 XYZ軸 CMH-13RM、回転 CMH-6.5RA(各軸標準マイクロメータ)
移動量 XY軸±6.5mm、Z軸0~10mm、回転軸 粗動360°、微動±5°
移動量/ツマミ1回転 XYZ軸0.5mm、回転軸 約0.99°
目量 XYZ軸 マイクロメータ式0.01mm、回転軸 バーニヤ読み10′/マイクロメータ式0.01mm(1目盛約0.020°)
感度 XYZ軸 0.003mm
移動ガイド XYZ軸 HG-VCR(V溝とクロスローラ)、回転軸 すり合わせ
移動精度 真直度 XY軸0.002mm、Z軸0.003mm、心円度 回転軸0.05mm、面振れ 回転軸0.02mm
耐荷重 14.7N(1.5kgf)
質量 0.50kg
主要材質/表面処理 XY回転軸 アルミ合金/黒アルマイト梨地、Z軸 ステンレス、アルミ合金/黒色酸化クロム、黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M3 4本

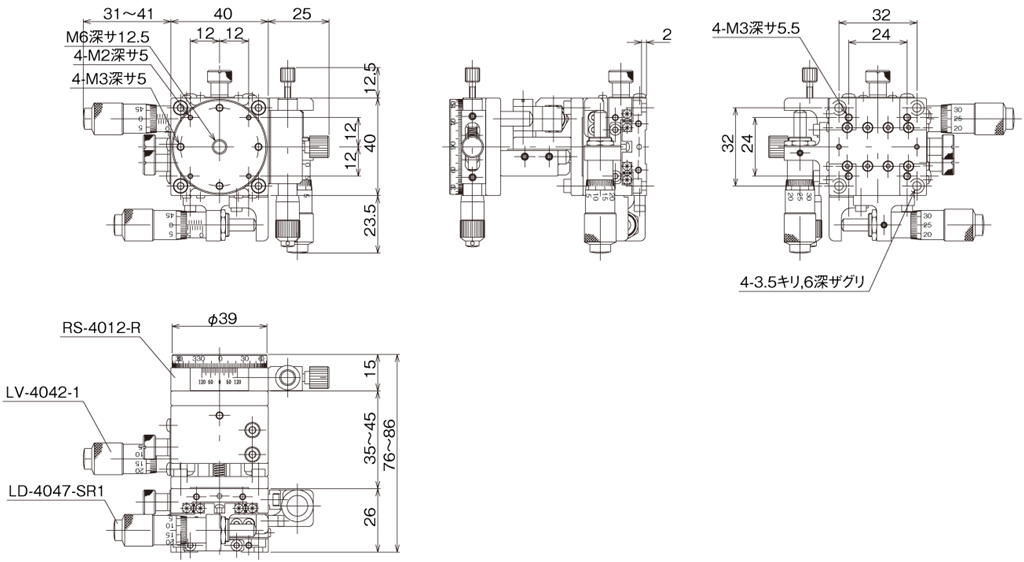

補足事項 ※Zステージについては、左右対称ではありません。詳細は各製品の外観図をご確認ください。
