シリンドリカルレンズ

SPCXC-S5-20VN

1
高性能シリンドリカルレンズ
¥18,000
種別 高性能シリンドリカルレンズ(SPCXC)
コーティング 可視-近赤外用マルチコーティング
外形D(mm) 5.0×10.0
f(mm) +20.0
材質 N-BK7
YESRoHS対応状況

製品資料

説明

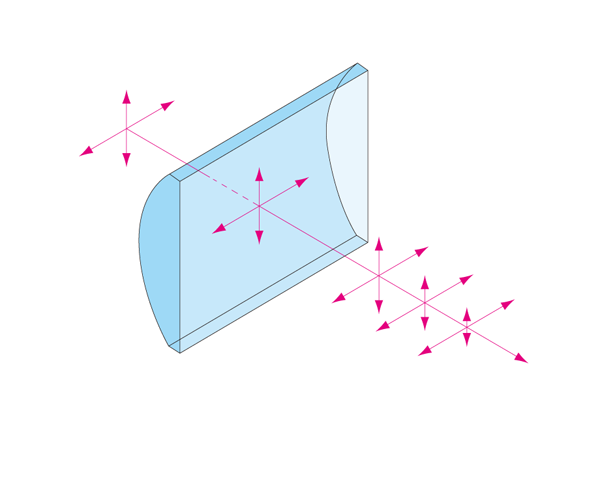

厳しい規格と製造法により製造され、コンデンサ用途に限らず、イメージング用途にも広くお勧めできるシリンドリカルレンズです。

仕様

種別 高性能シリンドリカルレンズ(SPCXC)
コーティング 可視-近赤外用マルチコーティング
外形D(mm) 5.0×10.0
f(mm) +20.0
B.f(mm) 19.34
t1(mm) 0.69
t2(mm) 1
曲率半径R(mm) 10.32
材質 N-BK7
外形公差(mm) 0/-0.2
焦点距離公差(mm) ±3%
中心厚公差(mm) ±0.1
母線公差 ±0.1
平面とコバ面の直角度 ±15′
表面品質(キズ-ブツ) 60-40
コバ厚 参考値

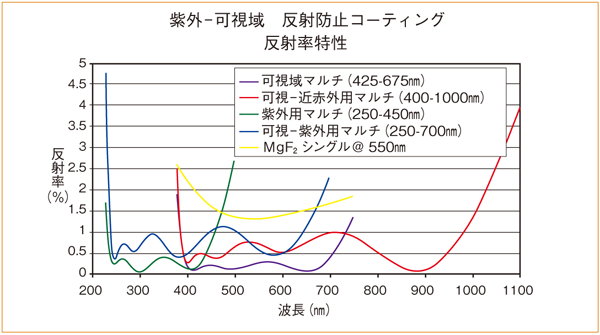

分光特性表

仕様図
