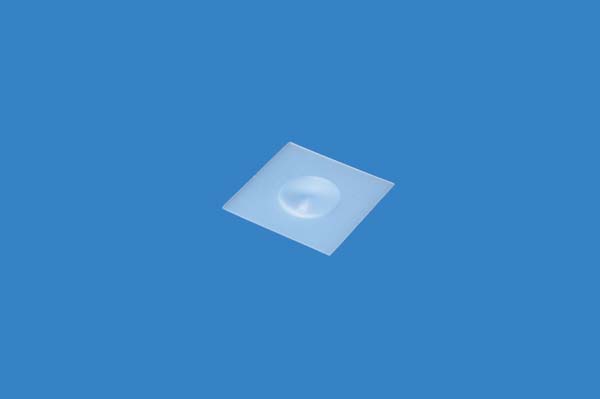

フレネルレンズ

NFL-S38.1-14.2

1
赤外用フレネルレンズ
¥6,000
種別 赤外用フレネルレンズ(NFL)
外形D(mm) 38.1×38.1
f(mm) +14.2
YESRoHS対応状況

製品資料

説明

赤外線の波長帯で高い透過率をもった白色フレネルレンズです。ポリエチレン系樹脂をベースに成型されます。この製品の特長として、8~14μmにおける吸収ロスが、他のIR透過樹脂材料に比べて特に少ないこと、レンズの厚さが非常に薄くかつ均一なこと、開口が大きく、熱膨張係数が小さいことが挙げられます。一般にフレネルレンズを使用する時は、溝のある面を共役点の長い方に向けて使用します。なお本製品をF1.0を超えた状態で使用する場合、フレネルパターンを構成する各プリズム面と空気の境界面において、戻り反射が少なからず発生します。更にF0.5を超えると、その量は全反射現象により無視できなくなります。

仕様

種別 赤外用フレネルレンズ(NFL)
外形D(mm) 38.1×38.1
f(mm) +14.2
有効サイズ(mm) φ25.4
板厚(mm) 0.38
溝ピッチ(本/mm) 8
材質 ポリエチレン系樹脂
屈折率 1.53(@d線) 1.54(@8-14μm) 1.48(@15μm~)
テンシル係数 60-180×103PSI
ショアD硬さ 60-70
熱膨張係数 11-13×10-5/℃
使用上限温度 100℃
耐候性 極強
耐紫外性
耐酸性 強酸化物に弱
耐アルカリ性
耐有機性 強(@≦60℃)

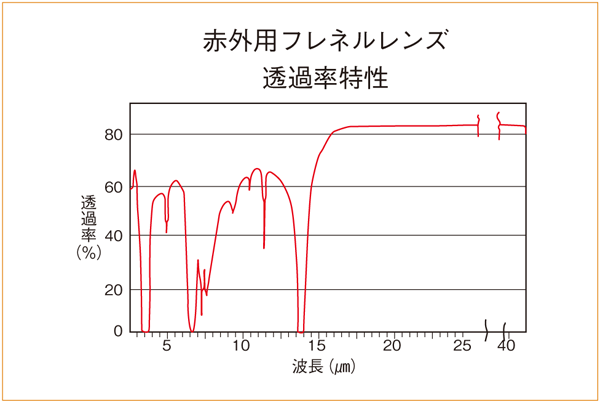

分光特性表

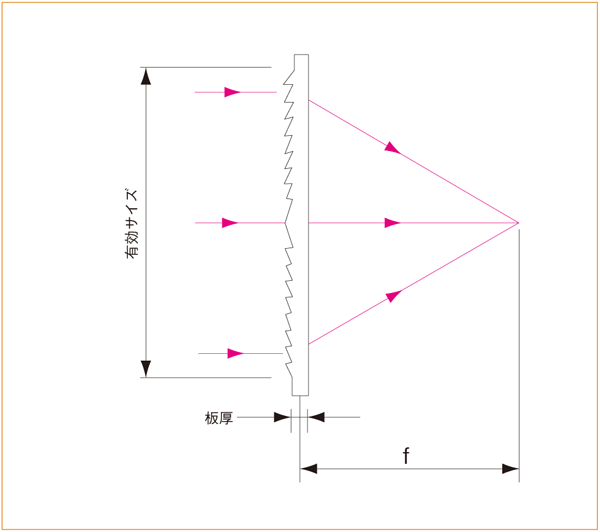

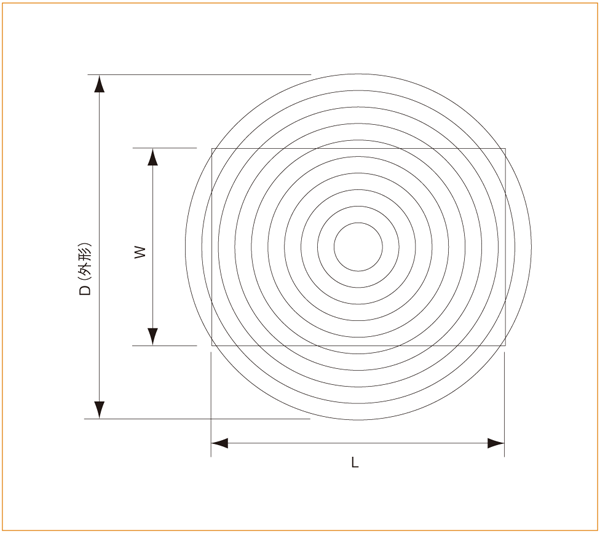

仕様図
