ミラーホルダ

MHF-50

1
キネマティック薄型ミラーホルダ
¥15,000
種別 キネマティック薄型ミラーホルダ
適合素子外形 50×50mm,50.8×50.8mm(2×2″)
※2面がフリーなので、□70mm程度までの素子も保持可能です。
YESRoHS対応状況

製品資料

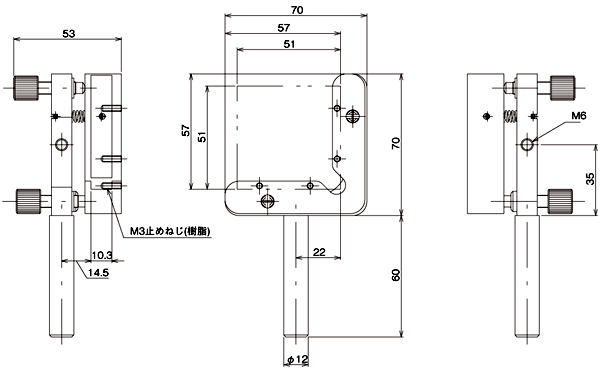

※寸法記載がない部分はお問い合わせください。

説明

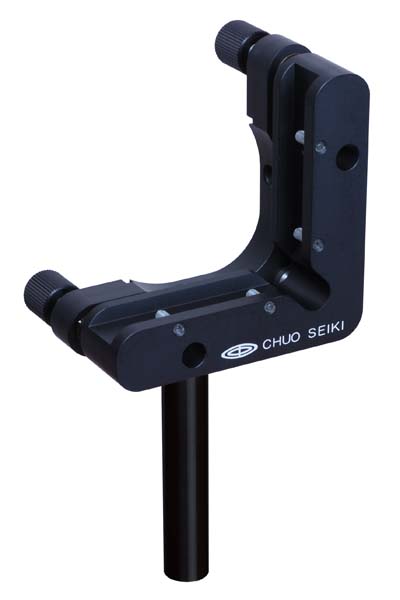

三点支持式のミラーホルダです。止めねじはマイナスドライバで回すことができます(ドライバは付属していません)。矩形光学素子用で、2軸方向のアオリ調整がおこなえます(正方形の光学素子も使用可能)。

仕様

種別 キネマティック薄型ミラーホルダ
適合素子外形 50×50mm,50.8×50.8mm(2×2″)
※2面がフリーなので、□70mm程度までの素子も保持可能です。
適合素子厚さ 2mm~10mm
アオリねじ仕様 M6P0.25
調整範囲 ±4°
取り付けシャフト(mm) φ12mm、長さ60mm
質量 0.19kg
補足事項 ※三点操作型もあります。お問い合わせください。
