アミチプリズム(ダハプリズム)

AMP-14

1

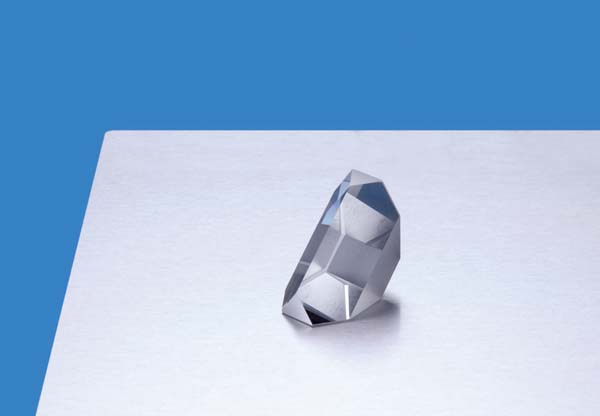

アミチプリズム
¥28,000
種別 アミチプリズム(ダハプリズム)(AMP)
外形C(mm) 19
YESRoHS対応状況

製品資料

説明

直角プリズムと同じ角度構成(90°、45°、45°)ですが、斜面(反射面)は直角二面鏡の屋根型形状(ダハ面)になっています。この面により、垂直入射時に倒立像の状態で90°に偏角します。レンズ光学系により反転した像状態を正立像に変換するのに最適です。一眼レフカメラや顕微鏡等の光学系に広く利用されます。

仕様

種別 アミチプリズム(ダハプリズム)(AMP)
外形A(mm) 14
外形B(mm) 19.8
外形C(mm) 19
外形CA(mm) 13
材質 N-BK7
外形公差(mm) 0/-0.1
角度公差 ±5′
ダハ面の分解能 6″
基板面精度 1/2λ
表面品質(キズ-ブツ) 60-40
面取り 保護用に必要に応じて処理
コーティング コートなし

分光特性表

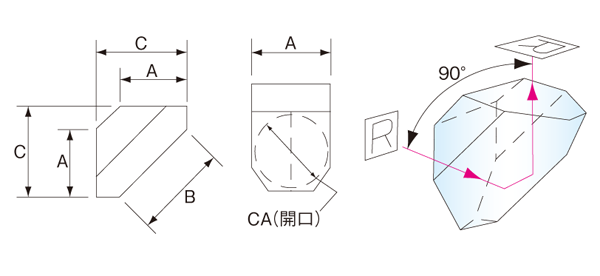

仕様図
