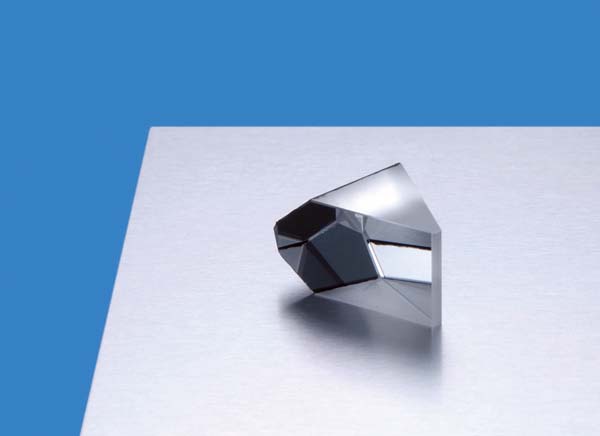

シュミットプリズム

STP-10

1
シュミットプリズム
¥31,000
種別 シュミットプリズム(STP)
外形C(mm) 16.5
YESRoHS対応状況

製品資料

説明

シュミットプリズムは、入射面に垂直入射した時、都合4回の反射により入射光を45°偏角する機能を有します。この時の像の状態は倒立で、左右は反転しています。90°偏角機能を持ったアミチプリズムと同じ像状態になりますが、45°で偏角するシュミットプリズムの場合は、顕微鏡の接眼レンズ光学系において特に用いられます。5″の角度公差で製造されるダハ面(リーフ面、面取り加工なし)は、全反射を保つ目的のため、アルミコーティングが施されます。

仕様

種別 シュミットプリズム(STP)
外形A(mm) 10
外形B(mm) 5
外形C(mm) 16.5
外形D(mm) 14.7
外形E(mm) 17.7
材質 N-BK7
外形公差(mm) ±0.1
角度公差 5″
基板面精度 1/8λ
表面品質(キズ-ブツ) 40-20
面取り 保護用に必要に応じて処理
コーティング アルミコート(インコネル+黒塗り加工で保護)(@ダハ面)

分光特性表

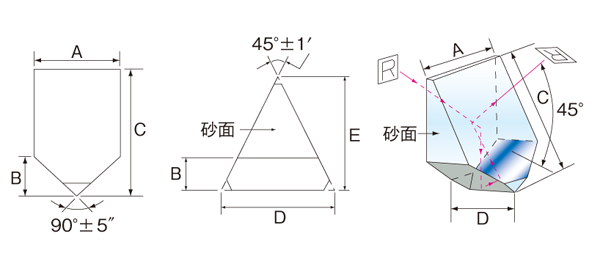

仕様図
