ねじ式ステージ

LD-311

1
DT XY軸ステージ 30×30
¥50,000
移動量 ±8mm
ステージ面 30mm×30mm
YESRoHS対応状況

製品資料

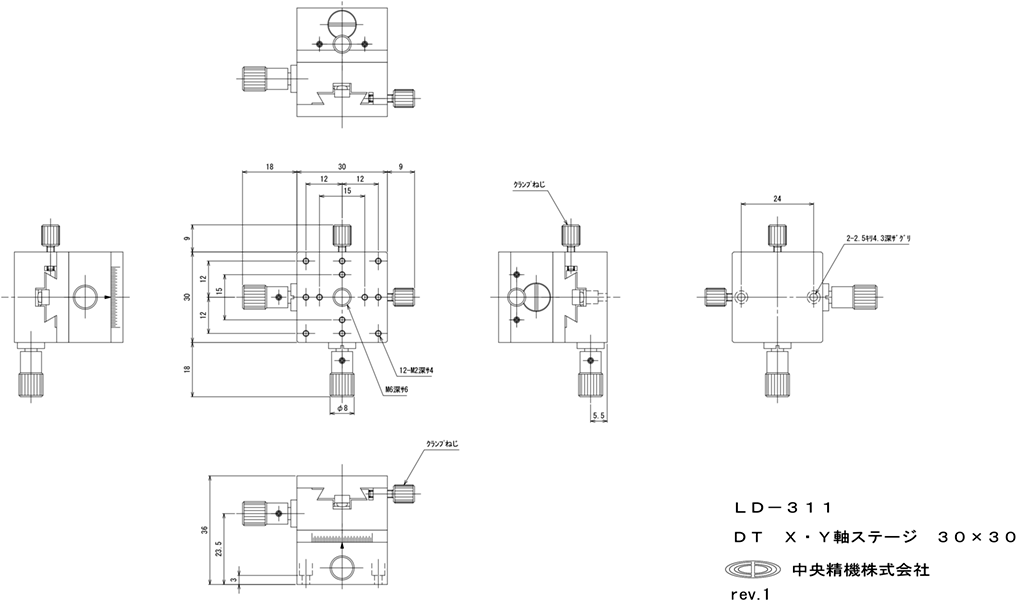

※寸法記載がない部分はお問い合わせください。

説明

移動ガイドにアリ溝(D-T方式)を使用した移動ユニットです。
送り方式にラックピニオンを使用しており、大きな移動量が得られます。
カメラ、センサなどの位置決め用途に広く利用いただけます。
任意の位置で保持力の高いレバー式クランプによる固定が可能です。

仕様

ステージ面 30mm×30mm
クランプ方式 ツマミねじ式
操作部取付位置 片ハンドル
移動機構/送り方式 ラックピニオン式
移動量 ±8mm
移動量/ツマミ1回転 約18mm
目量 1mm
感度 0.5mm
移動ガイド アリ
移動精度 真直度(水平・垂直)0.03mm
耐荷重 4.9N(0.5kgf)
質量 0.22kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 六角穴付ボルト(本体固定用)M2 2本
